OU5370磁粉容器探伤仪

一、产品概述

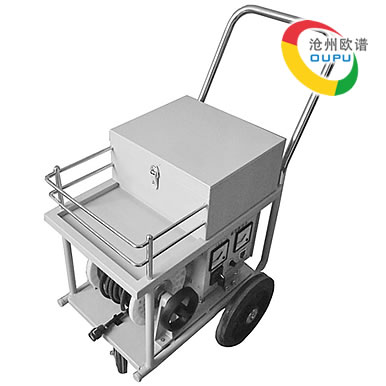

OU5370 型磁粉容器探伤仪是一款具有交流磁轭探伤、旋转磁场探伤、磁钳型探伤、环型探伤四种功能的组合式磁探仪器。仪器采用可控硅模块作无触点开关，噪音小、寿命长、工作稳定，可靠性好，整机设计体积小，重量轻，携带方便，交流磁轭不加活关节探头可以单独对工件进行磁化，在检查异型工件时，加上活关节，可机动灵活地对工件进行探伤；当配插旋转磁场探头时，探头下面装有四只滚轮，可以在被探工件表面自由行走连续探伤，能一次性全方位显示被探工件的近表面缺陷，对于特殊异型件可采用磁钳型探头进行探伤（相当于磁轭探伤）。当需要显示被探伤工件周向裂纹时，可以用环型探伤，该仪器适用于铁磁性材料和大型钢铁结构件、船体、锅炉、球罐、角焊缝等压力容器探伤。采用外加磁场磁化法，使仪器具有体积小、重量轻等优点。高集成化电路使一台设备兼备原几种设备的全部功能，该仪器可配A、D、E、O四种探头。

二、技术参数

三、探头说明

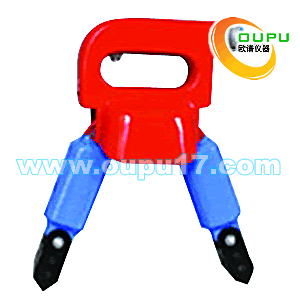

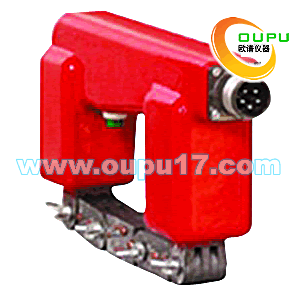

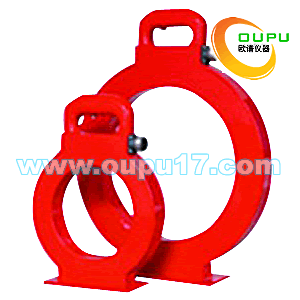

A型探头： 马蹄磁轭角焊缝探头，活动关节斜面磁头，配有工作灯；对异形面、形状复杂工件探伤尤其适用。    极距：20-160；提升力：AC≥5，DC≥18。    配备一台电磁轭角焊缝探伤仪，探头采用活关节可自由调节使用范围广。	D型探头：    电磁轭探头，多种活动关节，磁化强度大。    极距：60-220，提升力：AC≥6，DC≥20。    配备一台电磁轭角焊缝探伤仪，探头具有导磁高、磁化强度大等特点。	O型探头：    也称环形探头，内径：150，中心磁场≥180Oe。    配备一台环形探伤仪，它是采用线圈通电时产生强磁场的原理设计的，适用于轴棒类、管道类、螺栓类等复杂工件的分段探伤或退磁。

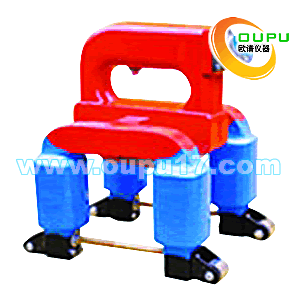

E型探头： 交叉磁轭探头或旋转磁场探头，可一次全方位复合磁化探伤，行走滚轮和工作灯可提高探伤速度。    极距：110，提升力：AC≥8。配备一台旋转磁场探伤仪，两只交叉的磁轭采用交流电移相技术，使之产生随时间变化的合成旋转磁场，对工件一次全方位复合磁化。探头速度快、检测质量高。
